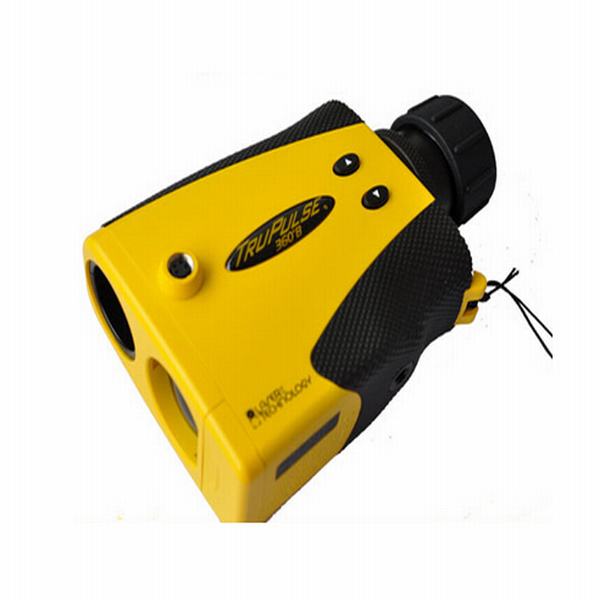

图帕斯 TruPulse360/360B 激光测距仪

特点:

• 美国激光技术公司（Laser Technology Inc）原装进口.
• “测量瞄准一体化”望远镜式设计,更使得您在瞄准的同时即可测量并读数,大大减少了视差,使测量更准确.
• 内置电子罗经，可测方位角。
• 空间任意两点间测跨距：对空间中任意两个目标，只需分别瞄准且按下测量键，即可直接测得两目标之间的斜距(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)/方位角(AZ)等参数，无需走到现场，更省时高效且安全.
• 涵盖了TruPulse200/B的所有功能，继承优点，并集免反射棱镜激光测距、垂直角传感器、电子罗经于一身，使得仪器升级为一个简约的全站仪.
• RS232串口或蓝牙通讯，测量数据可实时传输至PC、GPS等设备。
• 独有的TruVector TM三轴倾角和三轴电子罗经新技术，可允许您进行任意姿态操作，真正体验360度测量的新感觉.

图柏斯TruPulse360/B的功能优势在于：
能让您真正体验从任意角度进行操作的360度测量的感觉。
1)  可测方位角,可进行单点测距测角、两点测跨距、三点测高等功能操作:
单点测量(SD/HD/VD/INC/AZ)、两点测跨距(ML)、 三点测高度差(HT).
2)  空间中任意两点间测跨距:
可直接测量空间中任意不可见两点之间的直线距离(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)/方位角(AZ)等参数，并可实时读取数据.
图 1(单点测量测斜距、垂直距、水平距、倾斜角)           图2 (三点测高差)
图3 (三维ML两点测跨距图示)                                    图4 (三维ML测量跨距参数图示)
三维ML（即：3D ML）功能图示详解:
     通过内置的三维空间接线例行程序测空间任意两点间跨距功能的说明(如上图3、4所示)
三维空间接线程序计算描述三维空间(连接矢量)中两点之间的距离和角度关系. 通过两点测量,即可获得并显示三维空间中两不可见点(或目标)间的直线距(SD)、水平距(HD),垂直距(VD),倾斜角(INC)或坡度值.方位角(AZ).
该简单测量程序提示你对目标进行两次测量: “Shot 1” 和 “Shot 2”. 图柏斯TruPulse 利用结果计算两点间的五个参数值: HD, VD, SD, INC,AZ.

• HD: 水平距: 不可见线的水平部分.
• VD: 垂直距: 点#1 和点 #2之间的高度变化.
• SD: 斜距: 不可见线的长度.
• INC: 倾斜角: 点#1 和点 #2之间的倾斜角度
• AZ: 方位角: 点#1 和点 #2之间的水平角度

该产品现已在环保、电力、林业、电信、水利、矿业、地质、石油、测绘、科研院所、高校、安监局等行业及领域获得良好的口碑及很好的使用效果。
简单操作步骤指引:   (图柏斯360和360B适用)
1.安装电池:   按压并向内向下滑动即可取下电池盒盖,安装两节AA电池;
2.开机:       按下FIRE键,开机;
3.选取目标:   选取一个目标,透过目镜观测并用十字准线瞄准目标;
4.测量目标:   按住FIRE键,一旦显示测量数据,即可松开按键;
5.关机:       同时按住上下方向键4秒钟,可关闭仪器电源;
基本操作项目指引:  (图柏斯360和360B适用)
1.测量单位的选择:
您可以选择Yards(码)/Meters(米)/Feet(英尺)为测距测量单位和度(Degrees)或百分比(%)为测倾斜角或坡度的测量单位;
可按住▽ 下向键4秒钟以进入系统设置模式,当显示“Units”选项时即可按上下方向键进行测距/测角单位的选择,并按FIRE发射键确认选择.
2.蓝牙功能的打开:
可按住▽ 下向键4秒钟以进入系统设置模式,当显示“Units”选项时再按▽ 下向键可显示“Bt”选项(适用于TruPulse360B型号),再按下FIRE发射键就可通过上下方向键选择打开或关闭蓝牙功能.
3.测量模式的选择:
开机后,通过上下方向键,您可随意选择斜距(SD)/倾斜角(INC)/水平距(HD)/垂直距(VD)/高度(HT)/方位角(AZ)/ 空间任意两点间测跨距(ML)七种测量模式.
4.目标模式的选择:
TruPulse360(B)有五种目标模式,分别是:标准模式(Std)/连续模式(Con)/近距模式(Clo)/远距模式(Far)/过滤模式(Flt) (在数据显示区前部显示”F”字样).
可按住△ 上向键4秒钟以进入目标模式设置,通过上下键可选择目标模式,以Fire键确认选择.
5.简单故障排除方法:
(1)无法开机:       请检查电池并确定按下FIRE开机键.
(2)无法获取目标:   请确保已开机/镜头无遮挡/仪器稳固/按住FIRE激光发射键.
规格说明：
 尺寸： 12厘米 x 5厘米x 9厘米
重量： 285克
数据通信： 串行，通过有线RS232（标准）或无线蓝牙(适用于TruPulse360B)
电源：额定3.0伏直流电；
电池类型： （1）CRV3或（2）AA
电池使用时间： AA： 约43,000次测量 (蓝牙启用,37,000次)
CRV3：约86,000次测量 (蓝牙启用,74,000次)
视力安全： FDA一级(Class1)（CFR 21）
环境: 防撞、防水和防尘 (NEMA 3, IP 54)
温度： -4° F到+140° F     (-20° C到+60° C)
光学： 7倍放大率（视野：100米@915米处）
显示器： 观测器内液晶LCD显示器
操作方式: 竖握操作
单位： 英尺、码、米和度
脚架： 标准相机脚架安装孔  1⁄4″ ~20母螺纹
测量范围：
距离： 0～1,000米（一般目标）, 0～２,000米（反射性目标）
倾角： ±90 度
方位角: 0至359.9度
精确度：
距离： ±30厘米（一般目标）   ±30厘米～1米　（微小和灰暗目标）
倾角： ±0.25 度
方位角: ±1 度
测量模式: 水平距离、垂直距离、斜距和倾斜角(或百分比斜率)
灵活的三点高差测量程序（可自动排序）
空间任意两点间测跨距程序
目标模式： 标准、最近距、最远距、连续和过滤（要求使用反射器和树叶过滤器）模式。
